№52. Одноэтажный каркасный дом 8х9

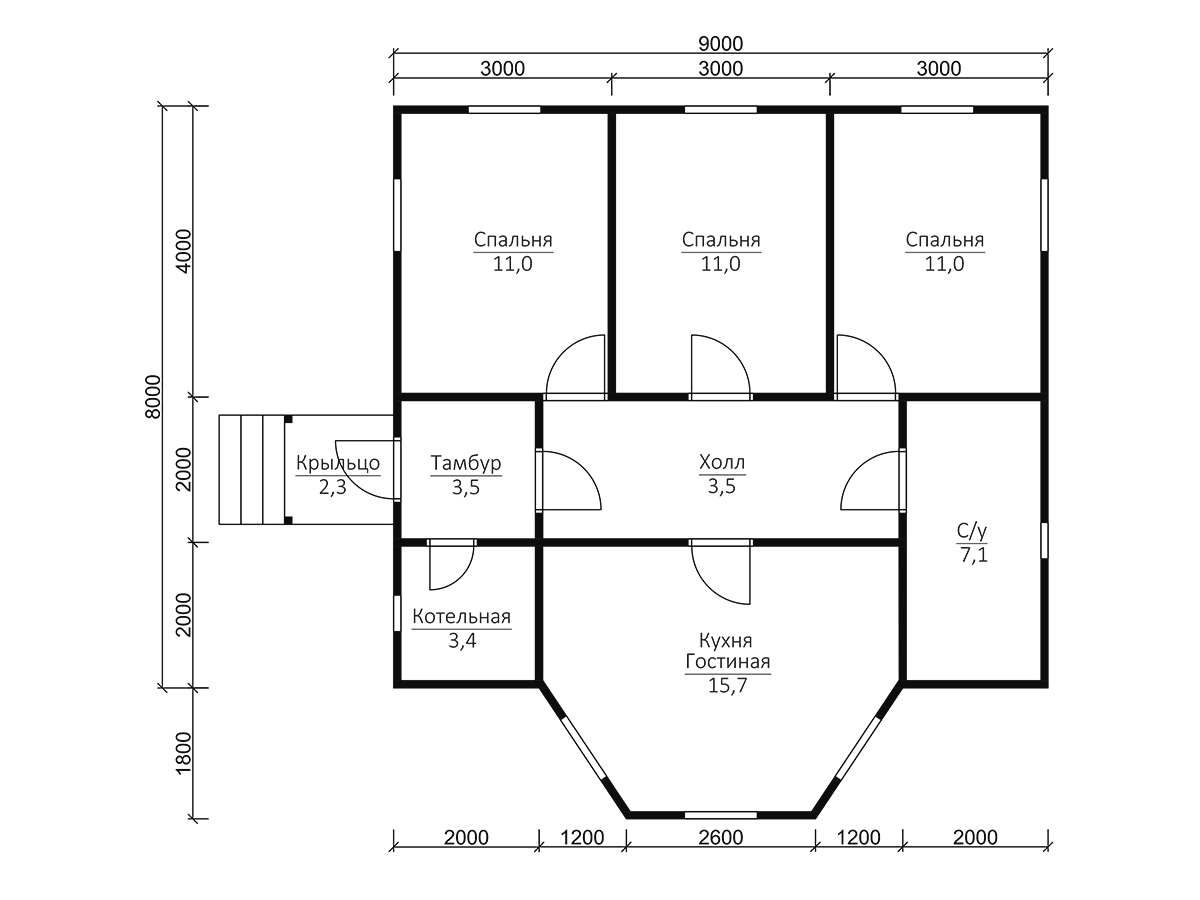

Конструктивная схема каркасно-щитового дома №52: эркер, планировки и чертежи

Проект каркасно-щитового дома №52 с габаритными размерами 8х9 метров относится к категории малогабаритных, но при этом обеспечивает оптимальную площадь для круглогодичного проживания. Наличие эркера требует особого расчета несущих узлов в соответствии с требованиями СП 64.13330 «Деревянные конструкции». Каркасник данного типоразмера проектируется с учетом ветровых и снеговых нагрузок по СП 20.13330, характерных для Ивановской области. Эскизные решения и чертежи содержат деталировку сопряжений профилированного бруса, который выступает в роли основного материала стоек и обвязок. ГОСТ 8486 регламентирует сортность пиломатериалов, а ГОСТ 24454 устанавливает номинальные размеры сечения для деревянных элементов каркаса.

Для дачного домика площадью 72 м² (основной модуль) эркер увеличивает полезную площадь и создает нестандартные планировки. С точки зрения нормативного регулирования, такие жилые дома относятся к малоэтажным (до трех этажей) и подпадают под требования СП 55.13330 «Дома жилые одноквартирные». Каркас из профилированного бруса обеспечивает жесткость пространственной системы при условии правильного устройства диафрагм жесткости. Авторские схемы сборки предусматривают использование нагельных соединений и врезных шипов по ГОСТ 30974. Фото типовых узлов из каталога демонстрируют, что даже небольшие, но теплые домики могут иметь сложные геометрические формы без потери несущей способности.

Большие проемы эркера требуют установки дополнительных стоек и ригелей, что отражено в проектной документации. Согласно СП 70.13330, несущие деревянные конструкции должны быть защищены от биоповреждений и увлажнения. Планировки дома №52 разработаны как для летних, так и для зимних вариантов эксплуатации с учетом толщины утеплителя в щитовом заполнении. Популярные решения для частных загородных объектов включают устройство тамбура и котельной, что соответствует требованиям пожарной безопасности (ФЗ №123). Компактные размеры 8х9 метров позволяют разместить такой домик на узких садовых участках, не нарушая нормативные отступы от границ (СП 42.13330, но ссылка не обязательна, но можно).

Для изготовления домокомплекта №52 применяется камерная сушка профилированного бруса, что минимизирует усадку и трещинообразование. Проектные схемы включают развертки стен с указанием всех вырезов под эркер и оконные блоки. Расчет теплозащиты ограждающих конструкций выполняется по СП 50.13330, при этом каркасно-щитовая технология позволяет достичь приведенного сопротивления теплопередаче не ниже 3,2 м²·°С/Вт. Простые и удобные планировки без внутренних несущих стен делают этот каркасник гибким для перепланировки. Индивидуальные эскизы могут быть адаптированы под конкретные потребности заказчика с сохранением исходных геометрических параметров.

Фундамент на винтовых сваях и устройство деревянных стен: расценки и стоимость

Для каркасно-щитового дома №52 в условиях пучинистых грунтов Иваново обоснованным решением является фундамент из винтовых свай по СП 22.13330. Устройство свайного поля с шагом не более 2,5 метров позволяет передать нагрузки от деревянных стен и кровли на несущие слои грунта. Расчет несущей способности свай выполняется с учетом крутящего момента при завинчивании, что контролируется актами скрытых работ (СП 48.13330). Деревянный ростверк из профилированного бруса сечением не менее 150х200 мм связывает оголовки в единую пространственную систему. Данное техническое решение относится к категории бюджетных и экономичных, при этом обеспечивает нормативный уровень деформаций основания.

Стоимость возведения фундамента напрямую зависит от количества винтовых свай (для дома 8х9 с эркером требуется 25-30 опор) и глубины их погружения (не менее 1,5 м). Расценки на монтаж включают антикоррозийную обработку металла и обрезку оголовков по уровню. Многие организации предлагают услуги по устройству свайных полей, однако важно требовать сертификаты на сваи (ТУ или ГОСТ Р). Поиск надежного производителя (ищу компанию с опытом) часто начинается с изучения каталога объектов. Недорогое и при этом качественное изготовление винтовых свай возможно только при заводском контроле сварных швов. Прозрачный расчет сметной документации на фундамент должен включать все коэффициенты на пучинистые грунты.

Устройство деревянных стен из профилированного бруса в каркасно-щитовом доме №52 требует учета усушки и деформаций ползучести. По СП 64.13330, расчетные сопротивления древесины (сосна, ель) принимаются с коэффициентами условий работы. Для сборки стен бригада плотников использует нагели и шпонки, исключающие сдвиг венцов. Производство домокомплекта на собственных мощностях позволяет контролировать геометрию пазов и гребней. Покраска деревянных поверхностей осуществляется после завершения активной усадки (6-12 месяцев) составами на алкидной или акриловой основе, что защищает от УФ и влаги.

Планы и схемы сборки предусматривают компенсационные зазоры в местах примыкания эркера к основному объему. Дачные домики из профилированного бруса, возводимые по такой технологии, относятся к категории энергоэффективных. Для круглогодичного проживания необходимо дополнительное утепление щитовых панелей базальтовой ватой толщиной 150-200 мм. Строительные услуги по монтажу каркасника включают также устройство межвенцового уплотнителя (льноджут). Цены на материалы и работы можно рассчитать через прайс-лист компании, где указаны расценки на погонный метр стены. Дешевые варианты с нарушением нормативных толщин не обеспечат требуемой теплозащиты по СП 50.13330.

Теплые зимние домики: кровля и покраска для круглогодичного проживания

Кровельная система дома №52 спроектирована как четырехскатная (вальмовая) с углом наклона 35-40 градусов, что обеспечивает эффективный сход снеговых нагрузок по СП 20.13330. Двускатная или двухскатная схема здесь не применяется из-за архитектурных особенностей эркера. Для стропильной группы используется обрезная доска сечением 50х200 мм (сорт не ниже 2 по ГОСТ 8486). Кровлей служит металлочерепица или битумная черепица с обязательным устройством контробрешетки и гидроветрозащиты. Теплые чердаки не предусмотрены – проект реализует холодный чердак с утеплением перекрытия по СП 50.13330.

Планировки дома под круглогодичное проживание требуют организации принудительной вентиляции подкровельного пространства. Зимние варианты эксплуатации предполагают установку снегозадержателей и капельников. Покраска деревянных элементов стропильной системы выполняется антипиренами и антисептиками (ФЗ №123 требует огнезащиты несущих конструкций). Устройство пароизоляции со стороны теплого контура исключает намокание утеплителя в перекрытии. Большие эркеры имеют собственную кровлю с ендовой, что отражено в чертежах и схемах.

Для достижения статуса энергоэффективных зданий необходимо также утеплить цокольное перекрытие над холодным подпольем. Маломометражные дома (площадью до 100 м²) демонстрируют оптимальное соотношение теплопотерь через ограждающие конструкции. Круглогодичное проживание в каркаснике №52 возможно при условии установки двухкамерных стеклопакетов на эркере. Самые современные решения включают применение рекуператоров в системе вентиляции. Небольшие, но теплые домики такого типа популярны среди застройщиков Иваново.

Авторские эскизы фасадов предусматривают отделку профилированного бруса тонировочными составами без скрытия текстуры. Постоянного контроля требует состояние защитных покрытий – периодичность обновления покраски составляет 5-7 лет. Индивидуальные проекты могут включать устройство террас и балконов, что увеличивает полезную площадь. Расчет толщины утеплителя в щитовых стенах выполняется по методу градусо-суток отопительного периода. Удобные планировки с санузлом на первом этаже и спальнями на мансарде соответствуют требованиям СП 55.13330.

Заказать строительство под ключ: бригада плотников и домокомплект от компании

Для реализации проекта каркасно-щитового дома №52 целесообразно обратиться к профильному производителю, имеющему собственные производственные мощности и аттестованные бригады плотников. Компания «Дача из бруса» специализируется на малоэтажном деревянном домостроении и предлагает полный цикл работ: от изготовления домокомплекта до монтажа под ключ. Заказать строительство можно на основе типовых проектов из каталога или по индивидуальному эскизу. В прайсе организации отсутствуют фиксированные цены – расчет стоимости производится индивидуально с учетом сложности эркера, типа фундамента и кровли. Прозрачная сметная документация и соблюдение регламентированных сроков – ключевые преимущества такого подхода.

Бригада плотников компании выполняет сборку каркасника с пошаговым техническим контролем каждого узла. Найти надежную организацию для возведения дачного домика можно по рекомендациям или через запрос «нужен производитель домокомплектов в Иваново». Услуги по доставке материала на участок и установке винтовых свай входят в комплекс под ключ. Акции и специальные предложения на сезонное строительство уточняются при оформлении заказа. Монтаж дома №52 занимает 4-6 недель (в зависимости от погодных условий).

Изготовление деревянных конструкций ведется на станках с ЧПУ, что гарантирует точность пазов и шипов. Производство профилированного бруса камерной сушки исключает деформации в процессе сборки. Рассчитать предварительную стоимость можно по прайс-листу, где указаны расценки на основные позиции (брус, утеплитель, кровля). Сколько стоит конкретный проект – определяется после выезда замерщика и анализа грунтов. Постройка дома под ключ включает также устройство инженерных систем (электрика, водоснабжение).

Организация «Дача из бруса» имеет положительные отзывы и фото реализованных объектов, включая дома с эркерами. Компания не использует субподряд – все этапы (фундамент, сборка, кровля, покраска) выполняются штатными сотрудниками. Заказать можно как типовой домокомплект, так и авторский проект с изменением планировок. Строительные услуги предоставляются на основании договора со сметой, фиксирующей объем работ. Прозрачный расчет, собственные бригады и контроль качества – основания для выбора данной фирмы при возведении каркасно-щитового дома №52 в Иваново.
